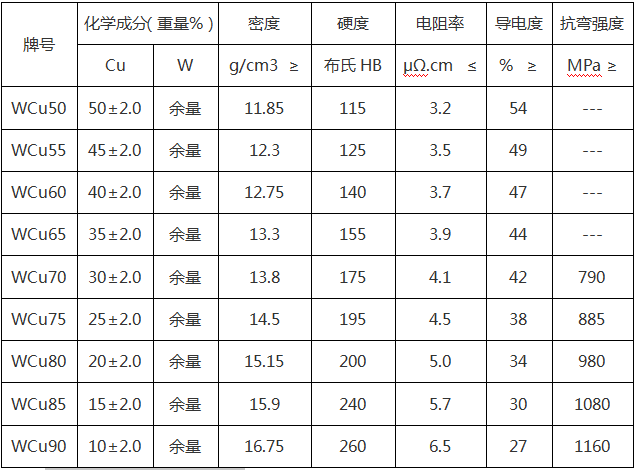

各种钨铜合金牌号及硬度
变形加工的钨铜材料
钨铜材料由于其较低的塑性,它的变形加工存在较大困难。但是由于对钨铜薄板、箔材以及棒材甚至丝材应用的需要,从而对钨铜材料的变形加工日益受到重视并有所发展。对熔渗好的WCu20,WCu30,WCu40等钨铜材料进行冷轧变形,每一道次压缩5%～10%,可以达到总变形量50%,变形加工中进行中间退火。当变形量小于25%时,仅材料中的铜发生变形;直到变形达到50%时,材料中的钨开始沿轧制方向伸长。
将烧结得到的低密度W-Cu40材料进行挤压、热锻和冷锻得到的钨铜的棒材。用烧结密度为75%的W-Cu40板坯冷轧变形85%可以制成薄板。而用冷轧方坯,再经冷轧、冷拔甚至制得最细为0.3mm的细丝。这些变形加工的钨铜具有完全致密的组织和优异的导电导热性能和机械强度性能,可以在许多领域得到应用。
阿里商铺二维码
