铍铜及其性能
1、铍铜在不同状态下的性能差别很大；
2、铍铜是热处理强化合金，只有经过热处理才能获得高的性能；
3、主要牌号的合金，国产材料和国外材料性能是一样的；
4、力学性能高，抗拉强度达到钢的水平；
5、物理性能好，导电率达到20%，工作温度达到300度；
6、由于热处理强化，因此能在很软的状态下冲压成形状复杂的各种元件。
7、这些独特的性能是其他材料不具备的。因此，用铍铜制造的各种元件大大提高了工作的可靠性、稳定性和使用寿命。

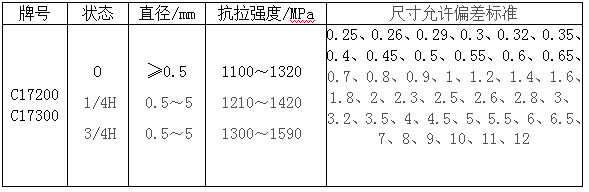

铍铜线材时效硬化后的力学性能
1、时效硬化处理制度详见标准。
2、规定尺寸范围以外的力学性能由供需双方商议。
3、11.4尺寸及允许偏差棒材和线材的标准尺寸及棒材的标准长度见表
4、C17200线材直径要小于等于3.2mm;C5111、C5102、C5191、C5212、C7451、C7521、C7541、C7701的线材直径要大于等于0.4mm。
锡磷青铜是一种用途广、用量大的铜基弹性材料，如今在电子仪器工业里较为广泛地用于制作包覆贵金属的复合触点弹性材料．锡磷青铜合金具有良好的耐磨性、弹性、抗磁性和耐腐蚀性，用途广泛，附加值高，工业用量大，市场大，受到国内外铜加工企业的重视．优异的锡磷青铜应具有良好的弹性性能及导电性能，不易发热，确保安全的同时具备很强的抗疲劳性能。
磷青铜合金及其性能
1、通过对锡磷青铜Ｃ５１９１在均匀化热处理后进行不同温度的低温热处理，并利用金相显微镜表征材料组织结构，以电子万能材料试验机测试机械性能，考察了热处理温度对锡磷青铜组织结构和机械性能的影响.
2、结果表明：锡磷青铜在230℃、220℃、210℃和200℃低温热处理4H后，与未进行低温热处理的锡磷青铜相比，屈服强度得到提高．随着低温热处理的温度下降，延伸率随之下降，而抗拉强度未发生明显变化，屈强比得到显著提高.
3、在200℃热处理4H后，合金的晶粒细化程度最佳，抗拉强度为625MPA，屈服强度达到594MPA，屈强比为0.95，符合高性能锡磷青铜材料的要求.

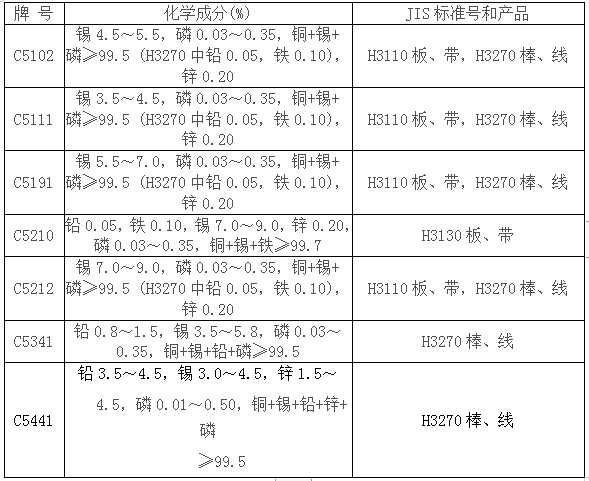

磷铜线的力学性能及牌号
阿里商铺二维码
